环保型JTW型不锈钢金属软管“保护管道系统的长期安全运行”

产品分类:

产品简介:

上海淞江集团旗下网站为您介绍:环保型JTW型不锈钢金属软管,淞江集团为众多管道管线配套不锈钢金属软管产品,主要起到沉降、偏转、弯曲、减震等效果,保护了管道系统的长期安全运行。


环保型JTW型不锈钢金属软管样品实拍:

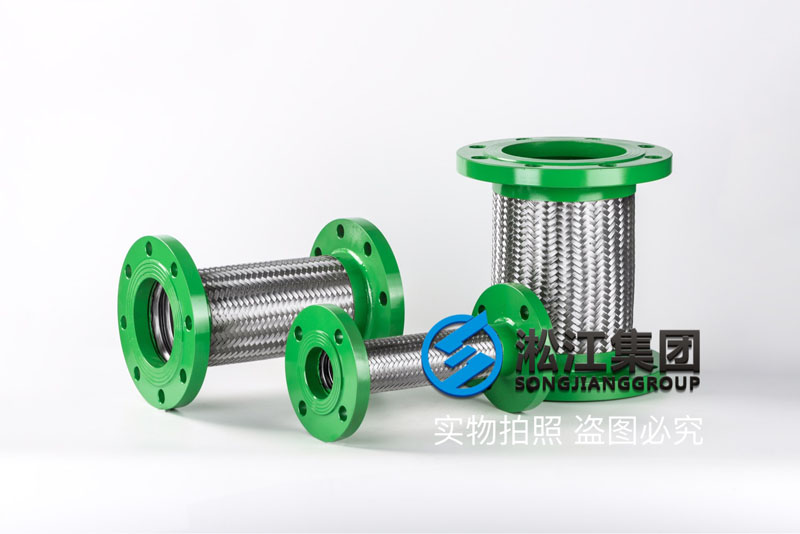

JTW型不锈钢金属软管实物拍照

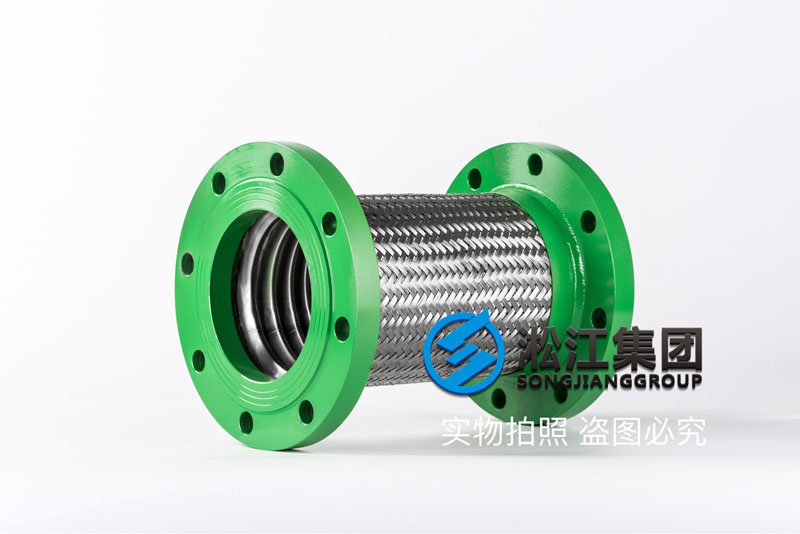

JTW型不锈钢金属软管实物拍照

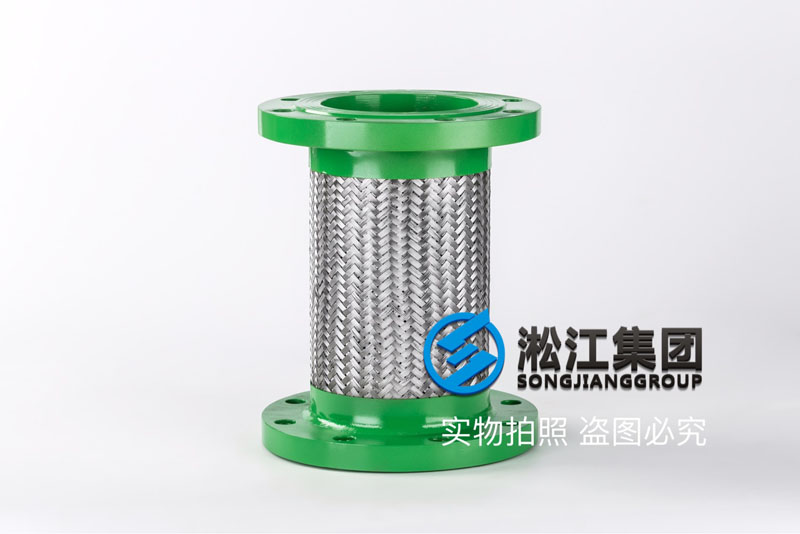

JTW型不锈钢金属软管实物拍照

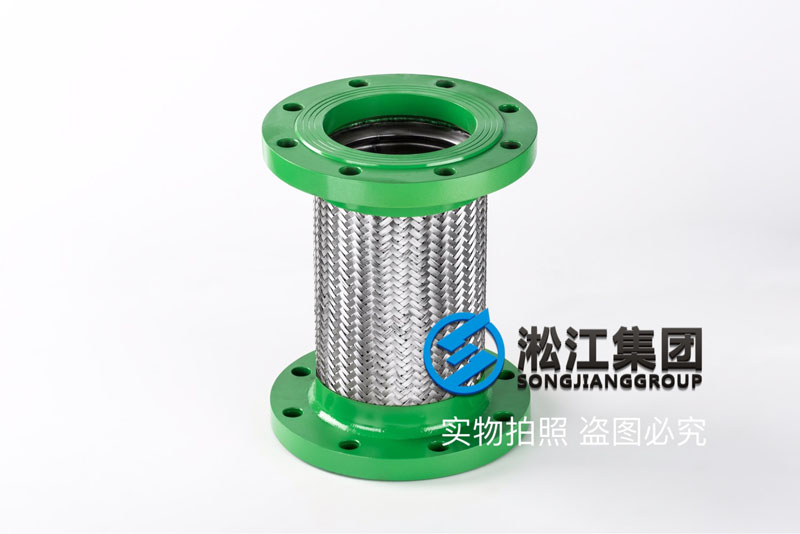

JTW型不锈钢金属软管实物拍照

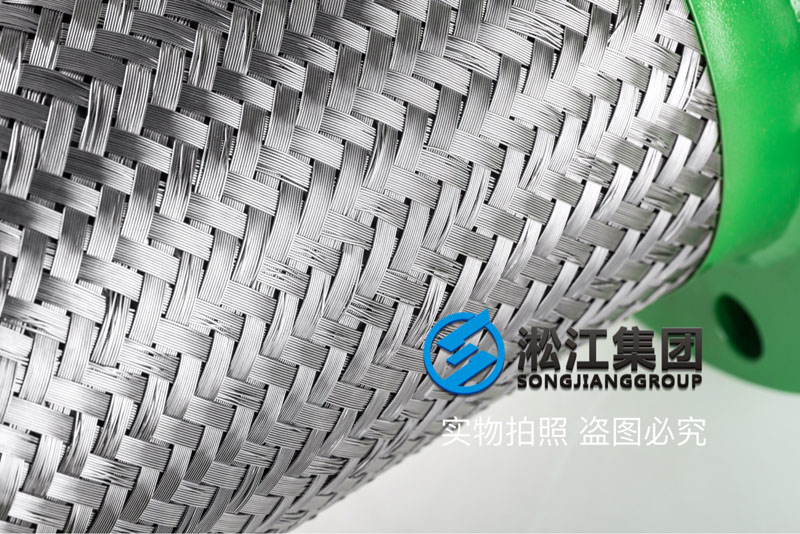

JTW型不锈钢金属软管实物拍照

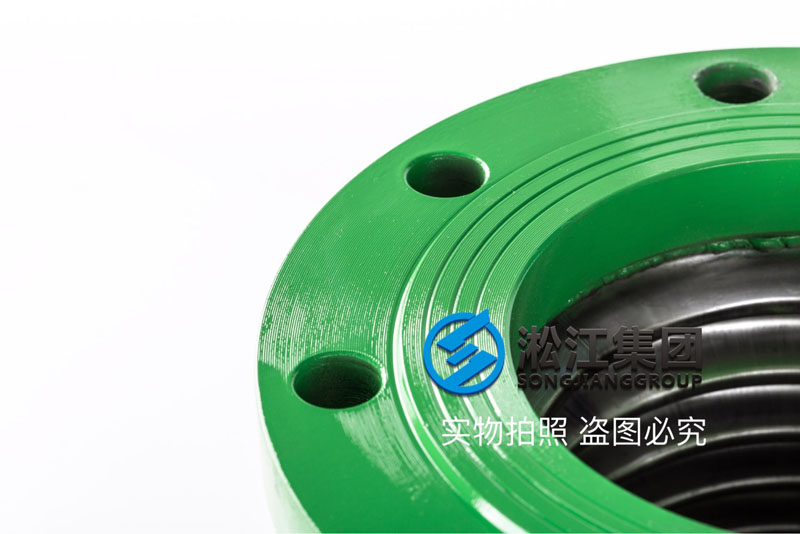

JTW型不锈钢金属软管实物拍照


环保型JTW型不锈钢金属软管性能介绍:



由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围.广,为 -196—600 度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢一号,即可保证软管的耐蚀性。

1.金属软管整体采用1Cr18Ni9Ti不锈钢材料制成,具有较强的耐腐蚀能力。

2.软管管体为薄壁不锈钢管体液压成形,具有较强的柔韧性、伸缩性、弯曲和抗振能力强、编织网套的加强保护、使之具有更高的承压能力。

3.软管两端的连接还可制成除螺纹、法兰标准之外的其他连接方式,方便连接和使用。

4.该产品不仅适于与旋转接头的配套,而且广泛用于多种流体介质输送的软性连接。耐腐蚀、耐高温、耐低温,重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。


环保型JTW型不锈钢金属软管优点:



1、金属软管节距之间灵活软管,弯曲半径小。

2、金属软管有较好的伸缩性,无阻塞或僵硬。

3、金属软管单位重量轻、口径一致性好。

4、金属软管柔软性、重复弯曲性、挠性好。

5、金属软管耐腐蚀性、耐高温性好。

6、金属软管防鼠咬、耐磨损好,防止内部电线受到磨损。

7、金属软管耐弯折、抗拉性能、抗侧压性强。

8、金属软管柔软顺滑、易于穿线安装定位。

9、金属软管配套的软管接头多,容易同仪器设备连接。



环保型JTW型不锈钢金属软管链接方式:



1、螺纹式::通径为50毫米以下的金属软管的接头,在承受较高工作压力的情况下,多以螺纹式为主,当拧紧螺纹以后,两个接头上的内、外锥度面紧密配合,实现密封。锥角一般为60度,也有用74度的。该结构密封性好,但安装时必须保证两个对接件的同心度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题,也可以将接头设计成锥面与球头的配合。

2、法兰盘式:通径为25毫米以上的金属软管的接头,在承受一般工作压力的情况下,以法兰盘式为主,它以榫槽配合的形式进行密封。可沿径向转动,也可沿 轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好,但加工难度大,密封面容易碰.。在需要快卸的特殊场合,可以将固紧螺栓通过的 孔划开,制成快卸式法兰盘。

3、快速式:通径为100毫米以下的各种金属软管的接头,在要求快速装卸的使用条件下,一般采用快速式。它常用氟塑料或.种橡胶制成的“O”形密封圈 密封。当手把搬动一定的角度以后,相当于多头螺纹的爪指被锁紧;“O”形密封圈被压得越紧,其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合特为适宜。在几秒钟的时间内,不需配用任何专用工具,就可以对接或拆开一组接头。


环保型JTW型不锈钢金属软管安装方法:


虽然金属软管可压缩也可拉伸,但是如果不按正确位置安装,则会很快断裂,降低使用寿命。

软管可以水平安装,也可以垂直安装或斜向安装,理想的状态是垂直安装,同时应避免安装在车轮附近,必要时可以加装挡板。

一般可把金属软管分为3种长度:第1种是压缩长度,即把软管压缩到极限位置时的长度;第2种是安装长度,这是处于最大位移量的一半的中间位置时软管的长度;第3种是拉伸长度,软管被拉伸到最大极限时的长度。

软管安装时应将软管处于中间位置,即所谓安装长度。在此位置安装状态下,软管受到轴向载荷时可以有2个移动方向,否则若只能向1个方向移动,将会影响金属软管的强度,降低使用寿命。

在实际安装过程中,考虑到用尺子按计算结果去量软管长度再进行安装可能会影响生产效率,另外有些生产商把尺子直接装在软管上,安装完后把尺子剪掉。

1、在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。

2、施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧金属软管。

3、严禁金属软管扭曲安装。

4、不应沿金属软管根部弯曲,不应有弯。

5、所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM

6、严格安装图示正确安装方式安装。(见安装指南)

7、严禁机械损坏法兰密封面。


环保型JTW型不锈钢金属软管技术参数:

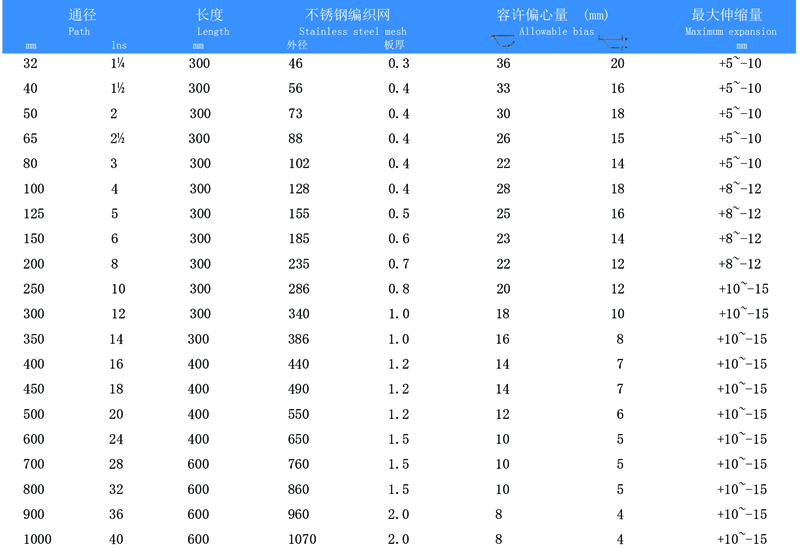

JTW型不锈钢金属软管技术参数
