上海淞江集团旗下网站为您介绍:「2018」采用盲板测试橡胶补偿接头水压试验方法,信息真实可靠,盗版违用必究。

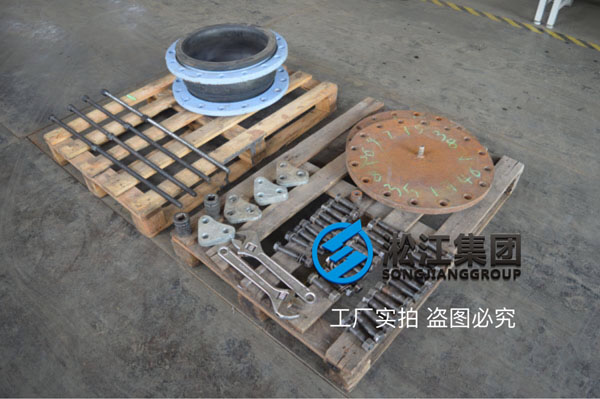

准备:把所需要的产品、工具、盲板、紧固螺栓、限位螺栓、限位耳板、打压机、尺子、记录本等准备齐全。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/154919CL-0.jpg)

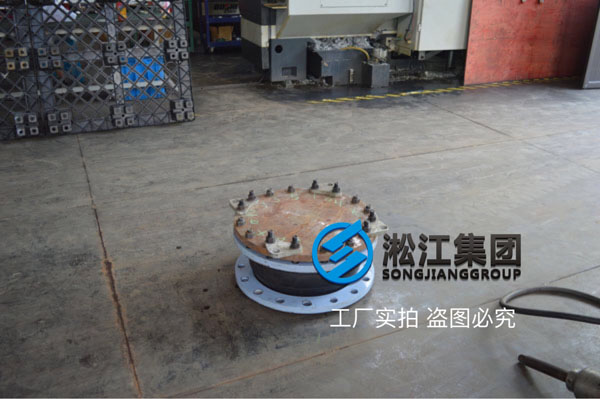

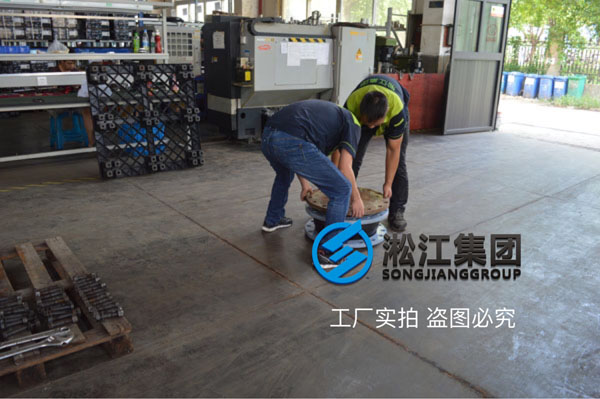

装盲板:把没有气嘴的盲板通过螺栓安装起来,把限位耳板均等一起安装,螺栓要对角逐步拧紧。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/1549195015-1.jpg)

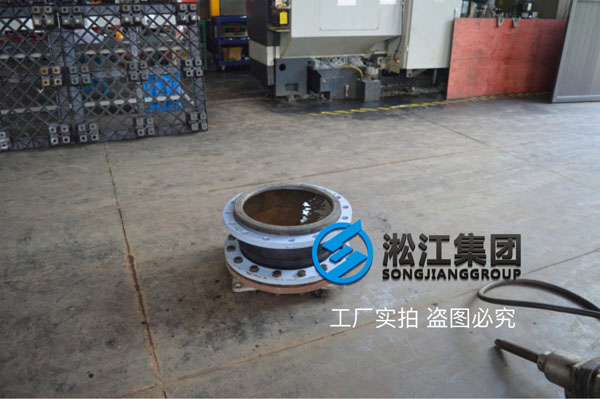

灌水:单侧盲板装好后平放,给产品内径灌水,灌满为止。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491a312-2.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491929D-3.jpg)

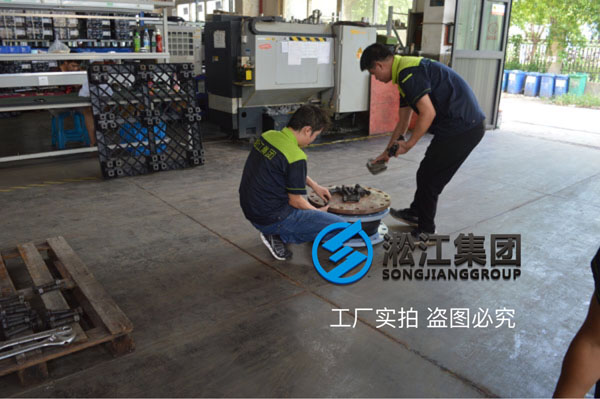

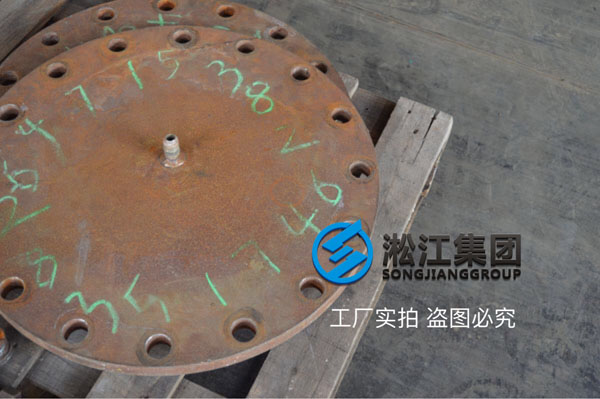

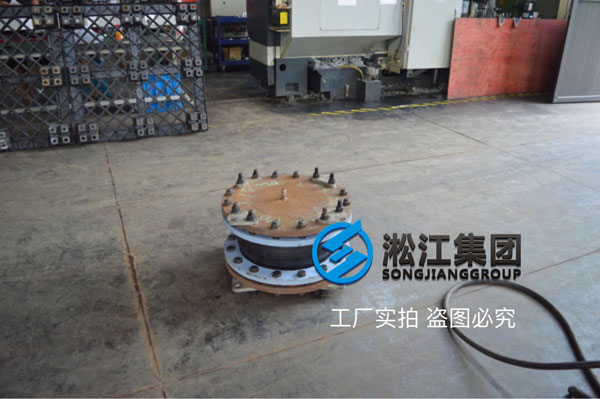

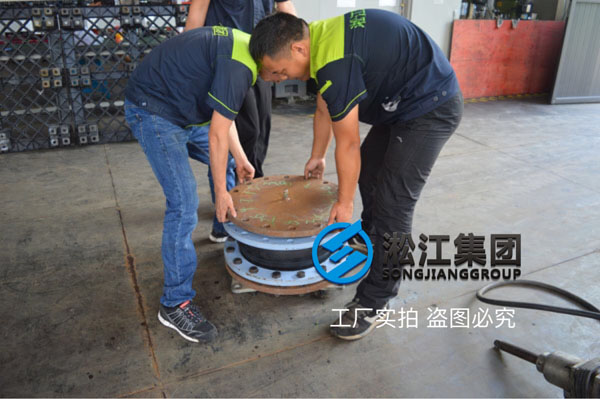

装盲板:将带气嘴的盲板通过螺栓安装起来,把限位耳板均等一起安装,一定要保证两边限位耳板孔同心,螺栓要对角逐步拧紧。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/1549195348-4.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/1549195348-4.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491954V-5.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/154919C91-6.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/1549195625-7.jpg)

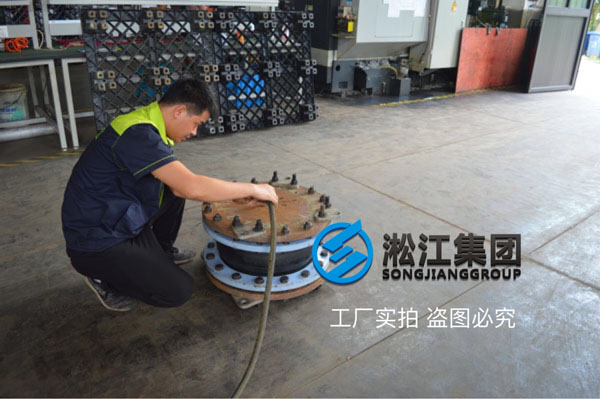

接水管:把进水管锁紧到气嘴上面。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491935c-8.jpg)

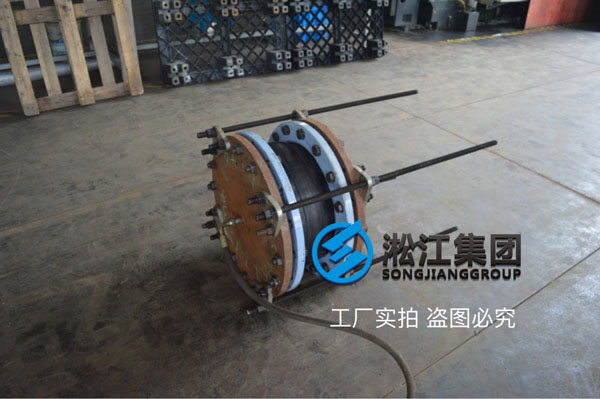

装限位:把产品产品立起来,把限位拉杆装上,如果测试25kg,必须把限位螺帽调整至产品自然长度;如果测试16kg,就把限位螺帽调整至说明书允许伸长量;注意:限位两侧螺母必须采用双螺母。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491a951-9.jpg)

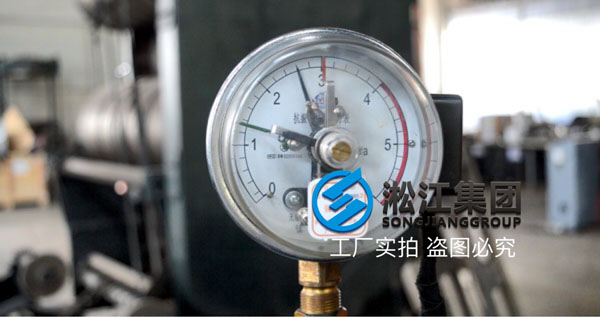

打压:打开进水开关,缓慢打压。
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491925B-10.jpg)
![「2018」采用盲板测试橡胶补偿接头水压试验方法](/uploads/allimg/181206/15491925B-10.jpg)
保压:当压力达到测试压力时关闭进水开关,保压30分。
排水:打开排水开关将产品内的水压缓慢排掉。
拆限位:将限位螺杆拆掉。
拆水管:将水管接头拆掉。
拆盲板:将产品平放,把带气嘴的盲板先拆掉。
清水:把产品内径的水清理掉。
拆盲板:将另外一块盲板拆掉。
分解产品:如果是橡胶补偿接头,将橡胶管体与法兰拆掉,发试压专用法兰收起来。
工具归位:把所有工具归还原位,将测试后的产品进行处理。
